Quali standard internazionali si applicano agli X-Ring? Una spiegazione dettagliata dei sistemi standard dimensionali comuni

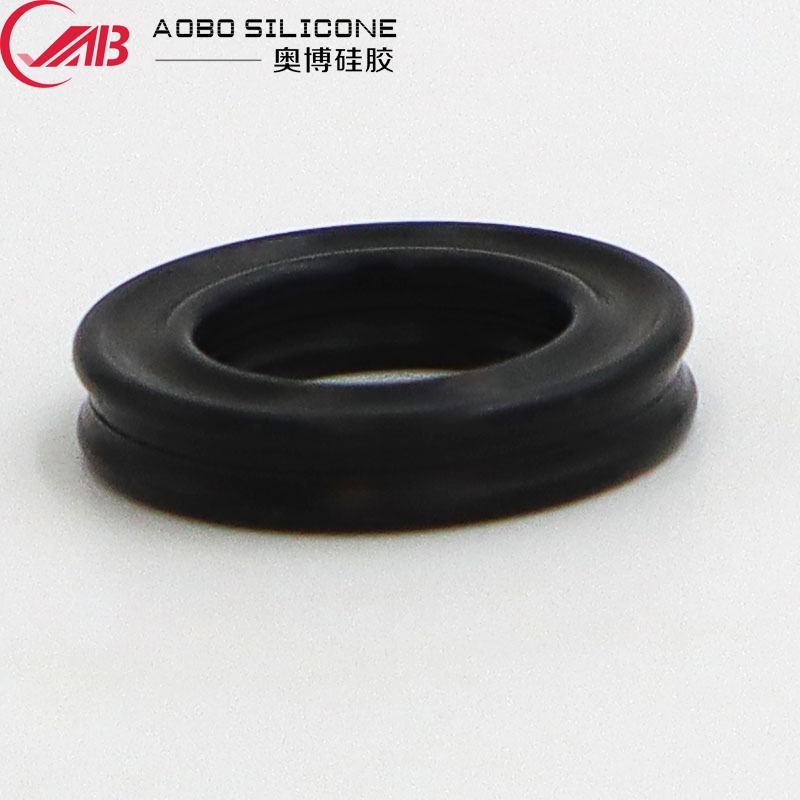

In scenari di tenuta dinamica come sistemi idraulici e pneumatici, macchine edili e attrezzature per macchine utensili,Anelli X(chiamati anche quad ring) stanno gradualmente sostituendo i tradizionali O-ring per applicazioni pratiche, grazie ai vantaggi della loro struttura a quattro labbri: basso attrito, resistenza al rotolamento e prestazioni di tenuta stabili. Durante il processo di selezione, chiarire il sistema standard dimensionale corrispondente è un prerequisito fondamentale per garantire la compatibilità delle guarnizioni e l'affidabilità a lungo termine.

Attualmente non esiste uno standard nazionale indipendente specifico per gli anelli a X in Cina. Nel settore, è pratica comune fare riferimento al sistema dimensionale specificato in GB/T 3452.1Potenza idraulica idraulica - O-ring - Parte 1: Serie dimensionali e tolleranzee apportare adattamenti in combinazione con le specifiche di progettazione strutturale per le tenute alternative della serie GB/T 10708. Poiché gli X-ring presentano una sezione trasversale a forma di croce, le loro dimensioni centrali, compreso il diametro interno e il diametro della sezione trasversale, sono intercambiabili con gli O-ring della stessa specifica. Solo parametri come il rapporto di compressione e la larghezza della scanalatura nel design della scanalatura devono essere regolati separatamente in base alle caratteristiche della struttura a quattro labbri.

Il sistema più utilizzato a livello mondiale è lo standard statunitense AS568A. Le dimensioni degli X-ring della stragrande maggioranza dei produttori di guarnizioni corrispondono rigorosamente alla sequenza dimensionale degli O-ring di questo standard, consentendo la selezione del prodotto direttamente tramite i codici delle specifiche AS568. Inoltre, lo standard metrico internazionale ISO 3601 è adottato anche dai principali produttori mondiali, rendendolo adatto per abbinare apparecchiature di esportazione e sistemi idraulici europei. Per supportare le apparecchiature giapponesi, si fa principalmente riferimento alle dimensioni corrispondenti allo standard JIS B2401.

Comprendere chiaramente le differenze di sistema tra gli standard degli X-ring può efficacemente evitare discrepanze nella selezione e migliorare notevolmente l'intercambiabilità delle guarnizioni tra marchi. Le differenze fondamentali tra i vari standard risiedono nelle unità dimensionali, nei gradi di tolleranza e nelle sequenze di specifiche. Lo standard statunitense utilizza i pollici come unità di base, mentre gli standard nazionali ISO e cinesi adottano i millimetri metrici. Durante la selezione è necessario annotare la conversione dell'unità per evitare guasti alla tenuta causati da deviazioni dimensionali. Far corrispondere ragionevolmente gli standard degli X-ring alle effettive condizioni di lavoro è la chiave per ridurre i costi di manutenzione delle apparecchiature e prolungare la durata delle guarnizioni.

Se avete bisogno di una tabella comparativa dimensionale completa per gli standard pertinenti, i parametri di progettazione della scanalatura o un consiglio sulla selezione su misura per le condizioni idrauliche alternative, contattateci per ricevere supporto tecnico professionale. Forniamo soluzioni di tenuta personalizzate con specifiche complete in base alle vostre esigenze.
